1.产品型号 Model NO.

H6022 L001A  -60DB

2.电性能  Electrical Characteristics
   标准测试条件Standard Test Condition ：温度 Temperature :15℃～35℃  相对湿度Rel.Humidity:45％～75%(RH)  气压/Pressure :86～106KPa
  判定测试条件Judgment Test Condition ：温度 Temperature :20 ℃±2℃  相对湿度 Rel.Humidity:60％～70%(RH)  气压/ Pressure :86～106KPa

序号 NO.

参数 Parameter

符号 Symbol

条件 Condition

范围 Limits

单位 Unit

最小值Min.

标准值standard

最大值Max.

1

尺寸 Dimension

Φ6.0×2.2(H)

mm

2

指向性 Directivity

全指向 Omni directional

3

测试基准 test condition

3.0V    2.2KΩ

4

灵敏度 Sensitivity

S

f=1KHZ, 0dB=1V/Pa

-62

-60

-58

dB

5

操作电压 Operating Voltage

1

10

  V

6

输出阻抗 Output Impedance

ZOUT

f= 1KHZ

2.2

KΩ

7

消耗电流 Current Consumption

IDDS

Vc=3.0V , RL=2.2KΩ

500

uA

8

信噪比 Signal to Noise Ratio

S/N

f=1 KHZ , S.P.L=1Pa （A-Weighted）

58

dBA

9

减电压特性 Decreasing Voltage

△S-VS

Vc=3.0V to 1.5V

-3

dB

10

最大输入声压 Max Input Sound Level

110

dB

11

环保法规 Environmental Regulations

RoHS

We use “Pascal (Pa)”indication of sensitivity as per the recommendation of I.E.C.(International Electro technical
Commission).The Sensitivity of “Pa” will increase 20dB comparing with “ubar” indication.
Example: -60dB (0dB=1V/ubar) =-40dB (1V/Pa)
依I.E.C.(国际电子协会)建议,以“Pa”为灵敏度标示单位比“ubar” 灵敏度标示单位增加20dB
例如: -60dB (0dB=1V/ubar) = -40dB (1V/Pa)

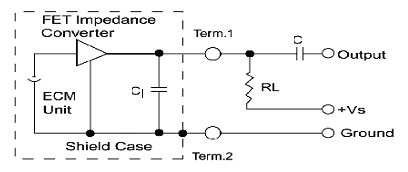

3.测试电路图  Circuit Diagram
C1=33PF

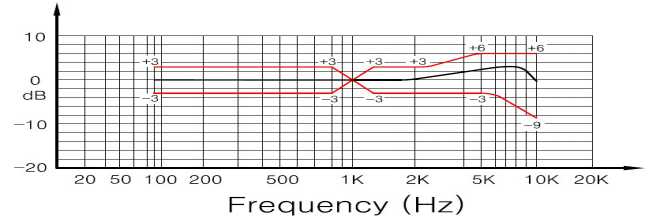

4. 典型频率响应曲线  Typical Frequency Response Curve (far field)

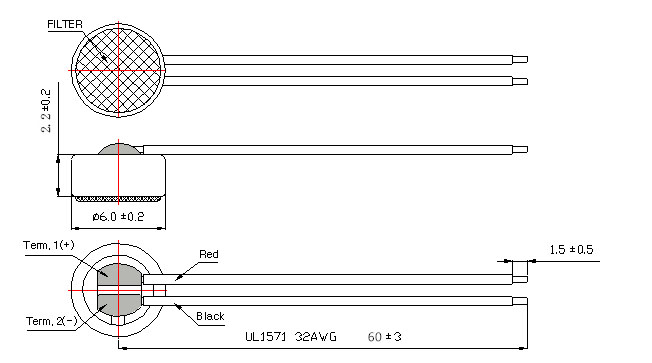

5. 外形图  Outside Drawing


6.可靠性试验  Reliability Test

经过以下所有试验在温度 15℃～35℃和湿度45%～75% 的条件下放置 3 小时后,要求麦克风的灵敏度试验前后变化在 3dB 以内
After any following tests, the sensitivity of the microphone to be within ±3dB of initial sensitivity after 3 hours of conditioning at 15℃～35℃ and 45﹪～75﹪RH

6.1 振动试验 Vibration Test

1分钟频率变化从10Hz到55Hz，振幅1.52mm，在三个方向各振动2小时
1 minute frequency from 10Hz to 55Hz, amplitude 1.52mm, the vibration in three directions 2 hours

6.2 跌落试验 Drop Test

分别把包装的三个面从1米高处自由落到地面上，各10次
Three faces of package from 1 meters high free fall to the ground, each 10 times

6.3 高温试验 Dry Heat Test

在80℃±3℃环境中维持96小时 80℃±3℃ for 96 hours

6.4 低温试验 Dry Cold

在-40℃±3℃环境中维持96小时 -40℃±3℃ for 96 hours

6.5 高温高湿试验 Damp Heat Test

在温度45℃±3℃和相对湿度90﹪～95﹪的环境下维持96小时 45℃±3℃ and 90﹪～95﹪RH for 96 hours

6.6 温度循环试验   Temperature Cycles Test

按如图温度和时间循环10次
According to the figure of temperature and time cycle， each 10 times

6.7 温度冲击试验   Temperature Impact Test

在-20℃±3℃环境中放置30分钟，然后在70℃±3℃环境中放置30分钟，这样循环10次。 -20℃±3℃ for 30 minutes, and then 70℃±3℃ for 30 minutes，each 10 times

7  储存环境  Storage environment

7.1贮存温度/湿度  Storage Temperature/ Humidity ：

-40℃ ～ +80℃ / 35﹪～85﹪RH

7.2工作温度/湿度  Operating Temperature/ Humidity ：

-30℃ ～ +70℃ / 35﹪～85﹪RH

8. 测量系统  Measuring System

9. 焊接条件  Soldering Condition

9.1焊接使用 20-35W 的电烙铁，表面温度应控制在330℃±20℃范围
The soldering copper of a type of 20-35W shall be applied，The temperature of the working surface of the soldering copper shall be 330±20℃

9.2焊接时间应控制在2秒内
Welding time is within 2 seconds

9.3应把麦克风嵌入散热能力强的金属块内进行焊接
ECM shall be soldered fixed on the metal block(heat sink)which has the higher radiation effects said heat sink

9.4  焊接后不能出现针孔
The pinhole after soldering shall be avoided

9.5  麦克风容易受静电破坏，必须采取措施避免（电烙铁和工作台应接地，戴静电环等）
ECM may easily destroyed by the static electricity and the countermeasure for eliminating the static electricity (the ground for soldering copper, for worktable and for human body) shall be executed

9.6散热板形状   Shape of heat sink
