| 1. | 适用范围： Seope | 本规格书适用于驻极体式电容传声器 This spccification applies electret condenser microphone (E.C.M) | |
| 2. | 型号： Model No. | H9767P001A(-58+-2db) | |
| 3. | 使用条件： Operation Condition | ||
| 3.1 环境温度 Temperature | -20~+70℃ | ||
| 3.2 相对湿度 Rel,Humidity | 35%~85%RH | ||
| 3.3 大气压力 Pressure | 86~106Kpa | ||
| 3.4 环境噪声 Environmental Noise | 56dB (最大) 56dB (Maximum) | ||
| 3.5 工作电压范围 Operation Voltage | 1~10VDC | ||
| 3.6 接地方式： Earth | ⊙ | ||
| 4. | 电性能 Electrical Characteristics | ||
| 4.1 基准工作电压 StandardOperationVoltage | 3VDC | ||
| 4.2 阻抗 Impedance | 2.2kΩ (最大) 2.2kΩ (Maximum) | ||
| 4.3 消耗电流 Current Consumption | 0.5mA (最大) 0.5mA (Maximum) | ||
| 4.4 灵敏度 Sensitivity | (0dB=1V/ubar, 1KHz) 58dB±2dB Vs=3.0V R1=2.2kΩ | ||
| 4.5 指向性 Directivity | 全指向性 Omni-directional | ||
| 4.6 信噪比 S/N Ratio | 60dB(最小) 60dB(Minimum) | ||

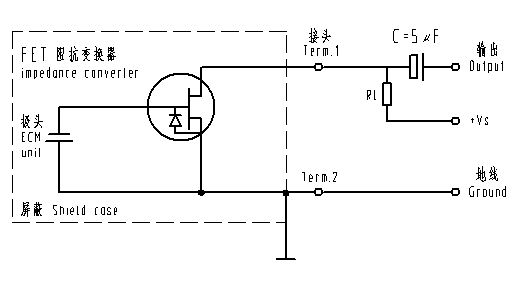

| 4.7 测试电路图 Schematic Diagram Vs= 3.0V ； R1=2.2kΩ； C=1uF |  | ||
| 4.8 测试环境温度 Test Temperature 测试环境湿度 Rel.Humidity | 20℃±2℃ 45%~65%RH | ||
| 4.9 频率响应曲线 Frequency Response | 2 | ||
| 5. | 机械性能 Mechanical Characteristics | ||
| 5.1 尺寸 Dimension | ￠9.7±0.1×6.7±0.2 | ||
| 5.2 重量 Mass | ≦1g | ||
| 5.3 外形图 Dimensional Drawing | 3 | ||
