1.

适用范围:Seope

本规格书适用于驻极体式电容传声器
This spccification applies electret condenser microphone (E.C.M)

2.

型号： Model No.

H6050P001A(-10MM)

3.

使用条件：Operation Condition

3.1 环境温度 Temperature

-20~+70℃

3.2 相对湿度 Rel,Humidity

35%~85%RH

3.3 大气压力 Pressure

86~106Kpa

3.4 环境噪声 Environmental Noise

38dB  (最大)
38dB  (Maximum)

3.5 工作电压范围 Operation Voltage

1~10VDC

3.6 接地方式： Earth

⊙

4.

电性能 Electrical Characteristics

4.1 基准工作电压 StandardOperationVoltage

3VDC

4.2 阻抗 Impedance

2.2kΩ  (最大)
2.2kΩ  (Maximum)

4.3 消耗电流 Current Consumption

0.5mA   (最大)
0.5mA   (Maximum)

4.4 灵敏度 Sensitivity

-38dB±2dB(0dB=1V/Pa,1KHz)                     -58dB±2dB（0dB=1V/μbar, 1KHz）
Vs=3.0V  R1=2.2kΩ

4.5 指向性 Directivity

全指向性 Omni-directional

4.6 信噪比 S/N Ratio

40dB(最小)
40dB(Minimum)

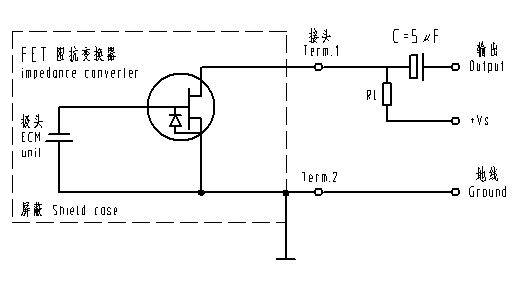

4.7 测试电路图
      Schematic Diagram
      Vs= 4.5V ；
      R1=2.2kΩ；
      C=1uF

4.8 测试环境温度
      Test Temperature
      测试环境湿度
      Rel.Humidity

20℃±2℃
45%~65%RH

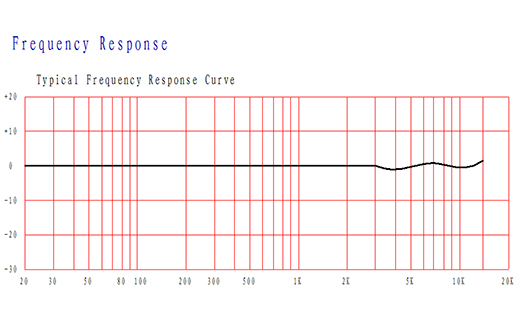

4.9 频率响应曲线 Frequency Response

5.

机械性能 Mechanical Characteristics

5.1 尺寸 Dimension

￠6.0±0.1×5.0±0.2

5.2 重量 Mass

≦0.35g

5.3 外形图 Dimensional Drawing

6．

可靠性试验
Reliability Tests
试验后，置于20℃环境中恢复3小时，试验前后灵敏度的变化在±3dB以内。
The sensitivity to be within ±3dB of initial sensitivity affer 3 hours conditioning at 20℃.

6.1 振动试验 Vibration

频率1   Frequency1      10Hz~55Hz
振幅    Amplitude        ±0.15mm
频率2   Frequency2      55Hz~150Hz
加速度  Acceleration      20m/s
频率变化  Change of Frequency    1倍频程/分  1octave/min
3个方向，各2小时   2 hrs in each of 3 axes

6.2 冲击试验 Shocks

脉冲波形 Pulse Shape      正弦半波 Half Sinusoidal
脉冲宽度 Puise Duration    11ms
加速度   Acceleration     150m/s2
冲击次数 Number of Jolts   3个方向，各10次  10 in each of 3 axes

6.3 高低温试验 Dry Heat/Cold

70℃,72小时        -20℃,72小时
70℃ for 72hrs      -20℃ for 72hrs

6.4 高温高湿 Damp Heat

90%RH,+40℃,120小时
90%RH,+40℃ for 120hrs

6.5 温度交变试验 Temperature Cycles

-20℃←→25℃←→70℃  10次
(2h)(1h)(2h)(1h)(2h)      10cycles

7.

注意事项 Cautions

7.1 焊接型传声器的焊接，请使用20W以下的小型电烙铁。
The soldering copper of a smaller type of less than 20W shall be applied.

7.2 焊接时铜箔表面温度应低于270℃.
The temperaure of the working surface of the soldering copper shall be below 270℃.

7.3 应把驻极体传声器固定在散热良好的装置台上进行焊接。
E.C.M shall be solderde fixed on the metal block (heat sink)which has the higher
Radiation effects heat sink shall contact with each of E.C.M.

7.4 每个焊点的焊接时间应在1~2秒之内。
The soldering time for each terminal shall be 1~2 sec.

7.5 焊接后，各焊点不应出现砂眼现象。
The pin hole soldering shall be avoided.

7.6 驻极体传声器容易受静电破坏，应采取防静电措施（焊接器具、工作台、操作人员人体应接地）
E.C.M may easily destroyed by the static electricity,and the countermeasure for eliminating
The staticelectricity (the ground for soldering copper,for worktable and for human body) shall be executed.
